• La figura mostra il diagramma della struttura per il nastro trasportatore di sostegno aria di tipo misto. La cinghia di gomma (1) va in giro la puleggia di azionamento (2) e la puleggia della curvatura (3), quindi il materiale è trasportato dal dosatore (5) al silo. Un insieme del progettato di specialmente ha chiuso le scatole dell'aria lunghe con buon sigillando la prestazione lungo la direzione longitudinale del trasportatore, conosciuta comunemente come le camere d'aria. La parte superiore di camere d'aria (7) è formato in una forma della scanalatura del disco (il raggio dell'arco è R, angolo di scanalatura è θ), che è chiamata depressione del piatto (6). La cinghia di gomma è supportata «dal cuscino d'aria» sulla scanalatura ed è guidata dalla puleggia di azionamento (2), servizio continuo, il ramo vuoto del carico ancora è supportato dal rullo più basso piano, che è chiamato nastro trasportatore supportato aria di tipo misto.
  Un fan di medium-pressione (8) è usato per fornire longitudinalmente l'aria nella scatola dell'aria attraverso la presa d'aria, i flussi d'aria lungo la scatola dell'aria, riempiente la scatola dell'aria per formare certa pressione. E con le file degli orifizi sulla depressione del piatto (6) traboccando nella scanalatura fra le scanalature per formare una cinghia di gomma ed i materiali «di sostegno stabile del cuscino d'aria» ed abbia la rigidezza del cuscino d'aria della pressione corrispondente adattarsi alla variazione del carico, cambiante l'attrito volvente solido del nastro trasportatore originale del rullo, significativamente riduce la resistenza frizionale. Allo stesso tempo, sormonta la debolezza dell'operazione originale dell'onda del nastro trasportatore del rullo, l'operazione è stabile ed affidabile, l'effetto economizzatore d'energia è inoltre notevole, così la sicurezza e l'affidabilità notevolmente sono migliorate.

Il nastro trasportatore di sostegno aria è trasportatore universale, può essere ampiamente usato in carbone, metallurgia, elettricità, porto, materiali meccanici e da costruzione chimici ecc. dell'industria. Particolarmente ha usato per il trasporto del grano. Può soddisfare le richieste di queste industrie di grande capacità di lavorazione.
L'aria ha sostenuto il nastro trasportatore fornito dalla nostra società è stata ampiamente usata in molti campi dell'industria, sia l'industria leggera che l'industria del trasporto. La distanza di trasporto massima di singola macchina ha raggiunto più di 1 chilometro. Velocità 6m/s o più. Il nastro trasportatore di sostegno aria ha occupato il mercato enorme nel paese ed all'estero nel processo di trasporto materiale.



I vantaggi di ASBC contro i trasportatori convenzionali
È destinato per trasportare i prodotti secchi a flusso libero in tutti i tipi di industrie, particolarmente nelle applicazioni dove il contenimento della polvere è cruciale. Il suoi trasporto regolare e flusso d'aria costante significa che i materiali restano sul nastro trasportatore e la spolverata praticamente si elimina.
1. il piccolo potere, consumo di energia basso, riduce l'attrito fra il nastro trasportatore e l'ozioso del trasportatore, potere riduttore del motore
2. Nelle stesse circostanze, il potere del trasportatore di sostegno aria è lo stesso del potere dell'operazione, nessun aumento supplementare di potere.
3. rispetto ad altri nastri trasportatori, piccola quantità di oziosi del trasportatore, costi di mantenimento bassi, tempo di impiego lungo della cinghia.
4. la piccola resistenza di attrito della cinghia, riduce 10%-20% di determinare il consumo di energia
5. il trasporto incluso può evitare pilotare la polvere ed è rispettoso dell'ambiente.
6. alta produttività
L'aria ha sostenuto il nastro trasportatore può formare la migliore sezione materiale di caricamento. Rispetto ai nastri trasportatori del rullo, può essere caricata con il materiale di 5%~15%, che è adatto ad operazione ad alta velocità (la velocità della cinghia della macchina generale del rullo è 1,25 rn/s e l'aria ha sostenuto generalmente il ∥ 1.6n la s ~ 2,0 HU/s) del nastro trasportatore, può migliorare la capacità del trasporto senza aumentare la larghezza di banda.
7. cinghia di gomma leggera facoltativa e tempo di impiego esteso
L'aria ha sostenuto il nastro trasportatore ha la resistenza corrente bassa e tensione bassa. La cinghia di gomma leggera può essere utilizzata. Funziona uniformemente, non cola, il nastro dura poco, il fenomeno strappante accade raramente ed il tempo di impiego del nastro è più di quanto raddoppiato.
8. Può essere usato per la grande disposizione della immersione
L'aria ha sostenuto il nastro trasportatore ha supporto continuo del gas, funzionamenti materiali uniformemente, il suo angolo di inclinazione è di meno che l'angolo statico di attrito del materiale e del nastro trasportatore. L'angolo di inclinazione reale del nastro trasportatore di sostegno aria può essere 18° dalla macchina del rullo. Aumento a 23°. Può anche funzionare sicuro sul a destra e a sinistra.

1. Il nastro trasportatore di sostegno nuova aria risolve i problemi del nastro trasportatore di sostegno aria della prima generazione. Ha le caratteristiche dell'inizio dell'ambiente di protezione, dell'onere gravoso economizzatore d'energia e, della riduzione dei costi, dell'operazione stabile e del tempo di impiego lungo.
2. Soddisfa le richieste di grande capacità di trattamento in porti, miniere, energia elettrica, carbone ed altre industrie, avanza promuove l'ampia applicazione di aria ha sostenuto i nastri trasportatori.
3. Il nastro trasportatore di sostegno nuova aria sostituisce l'un metodo di progettazione di angolo di scanalatura con la progettazione secondaria di angolo di scanalatura. La struttura delle camere d'aria è più scientifica e ragionevole, sormonta il fenomeno del bordo dello sfregamento del nastro, l'effetto corrente è migliorato da 20%, il consumo del gas è conservato da 15%.
4. Il nastro trasportatore di sostegno nuova aria sostituisce le camere d'aria di saldatura di un pezzo della prima generazione con la scatola dell'aria combinata. La struttura è novella, l'aspetto è bella. La forza, la torsione e la resistenza di piegamento della scatola dell'aria notevolmente sono migliorate, il dispositivo di scissione del vento si aggiunge. Il dispositivo non solo può ragionevolmente dividere il vento e la diversione, ma inoltre notevolmente riduce la perdita della resistenza di flusso d'aria lungo il percorso, effetto economizzatore d'energia è al livello principale domestico.

Perché le più industrie sceglieranno il nastro trasportatore dell'aria?
1. La velocità dello sviluppo di attrezzatura tecnica per la logistica, ora richiede un nastro trasportatore con una capacità elevata trattare il trasportatore.
2. Nei nuovi tempi, tutti i settori hanno più alti e più alti requisiti di protezione dell'ambiente e l'aria ha sostenuto i nastri trasportatori è una buona scelta.
3. Con lo sviluppo dei tempi, l'avanzamento tecnologico, la gamma dell'applicazione di aria ha sostenuto il nastro trasportatore inevitabilmente diventerà sempre più esteso e perfino sostituirà alcuni nastri trasportatori del rullo.

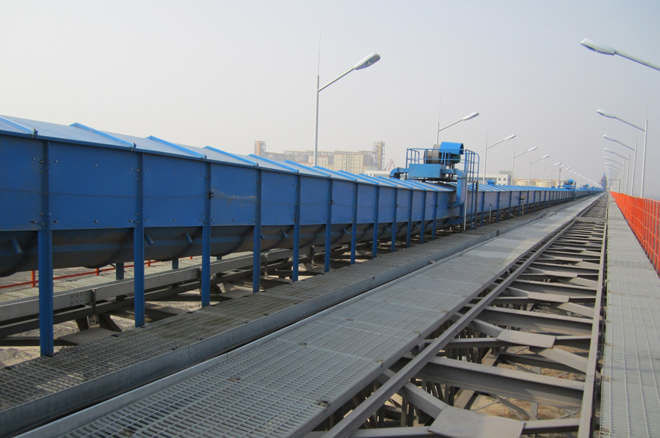

Casi di progetto del nastro trasportatore di sostegno aria
