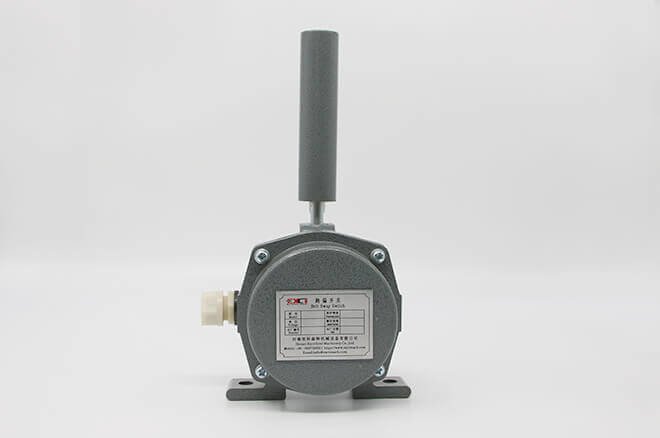

Automatic Reset IP65 Belt Sway Switch For Belt Conveyor

Contattaci

Informazioni dettagliate

Evidenziare:

Commutatore di ondeggiamento della cinghia IP65

Commutatore di ondeggiamento del nastro trasportatore della cinghia

commutatore di ondeggiamento della cinghia 440V

Descrizione di prodotto

Commutatore di ondeggiamento della cinghia

Questi commutatori sono destinati per la sicurezza della gente e delle macchine per evitare gli incidenti e per fermare la macchina in caso d'urgenza.
Nei nastri trasportatori, l'ondeggiamento della cinghia può derivare da caricamento irregolare, da cattivo allineamento dell'insieme più al minimo e da superfici consumate. I commutatori allacciati di ondeggiamento sono utili da limitare le oscillazioni della cinghia ai limiti tollerabili. È meglio da installare il commutatore dell'oscillazione della cinghia ogni 15 - 20 metri da entrambi i lati del nastro trasportatore.

CARATTERISTICA

1. Il movimento regolare del rullo assicura la lunga vita.
2. risistemazione automatica quando la cinghia riprende la posizione normale.
3. i commutatori sono protetti dal viaggio eccessivo accidentale della leva di manovra.
4. la progettazione standardizzata e la costruzione modellata permette l'intercambiabilità delle parti.

CARATTERISTICHE TECNICHE

Contatti dell'uscita	I contatti 1NO+1NC o 2NO+2NC sono disponibili secondo il requisito di cliente.
Termine	Adatto accettare i conduttori quadrati da 2,5 millimetri. I perni d'interramento separati sono forniti
Alloggio	DMC o fusion d'alluminio, polvere ed acqua strettamente al IP – grado 65. Recinzione del ghisa disponibile facoltativamente
Valutazione del contatto	16 amp a CA 440V sul carico resistivo. Sono adatti a valutazione più bassa inoltre. (per esempio 5A a CA 240V)
Tempo di impiego	Azione affidabile 100.000 volte

SPECIFICHE

Modello

Forza agente

Valutazione del contatto

Angolo di azione del commutatore

Peso

Livello di protezione

Normale apra

Fine normale

Primo grado

In secondo luogo
Grado

Limitazione dell'angolo

XKPT1 -12-30

20-70N

12°

30°

75°

3.5KG

IP65

XKPT1 -10-45

20-70N

10°

45°

75°

3.5KG

IP65

XKPT1 -20-35

20-70N

20°

35°

75°

3.5KG

IP65

METODO DELL'INSTALLAZIONE

commutatore di ondeggiamento della cinghia

1. Il commutatore di deviazione sarà installato da entrambi i lati del nastro trasportatore e la posizione del commutatore di deviazione dovrebbe essere tale che il rullo verticale sia perpendicolare all'aereo del lato della cinghia ed il bordo del lato della cinghia è riparato a 1/4-1/3 del rullo in una posizione adatta.
2. La distanza fra il rullo verticale e la cinghia dovrebbe normalmente essere nel contrappeso naturale della cinghia, più 50~100 millimetri.
3. I commutatori di deviazione sono montati nelle paia alla testa, alla coda ed alle posizioni intermedie. In generale, tre paia dei nastri che hanno una lunghezza di 100 metri sono adatte.
4. Dopo il montaggio - sostegno è saldato o serrato alla struttura della macchina, stringa il commutatore corrente al montaggio - sostegno con i bulloni.

CASO DEL COMMUTATORE DI ONDEGGIAMENTO DELLA CINGHIA

	Progetto: Il commutatore di ondeggiamento della cinghia utilizzato per il nastro trasportatore del carbone protegge il sistema Quantità: un'applicazione di 40 pc: Industria carboniera Cliente: Neimenggu Shang Tong Coal Co. , Srl.
	Progetto: Il commutatore di ondeggiamento della cinghia utilizzato per il nastro trasportatore protegge il sistema nella pianta della sabbia Quantità: un'applicazione di 30 pc: Industria dell'edilizia Cliente: ChongQing Heda Sand Co. , Srl.
	Progetto: Il commutatore di ondeggiamento della cinghia utilizzato per il nastro trasportatore protegge il sistema in acciaierie Quantità: un'applicazione di 32 pc: Industria estrattiva Cliente: Anyang Steel Mills Co. , Srl.
