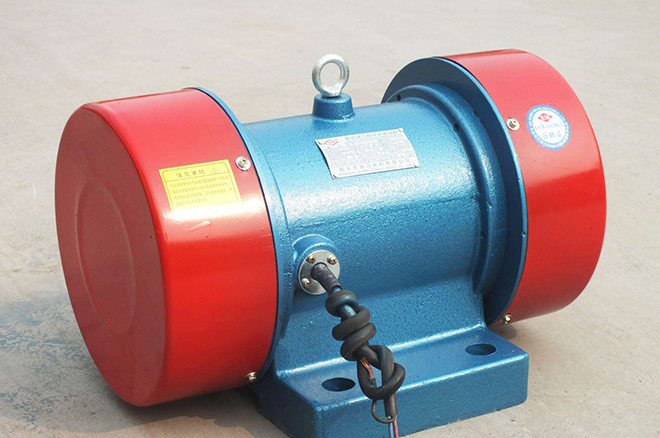

Motore di vibrazione

Come funziona

L'albero di uscita di ogni estremità del motore di vibrazione ha un blocco eccentrico fisso e un blocco eccentrico regolabile. La regolazione dell'angolo fra il blocco eccentrico regolabile ed il blocco eccentrico fisso può cambiare la grandezza della forza emozionante. L'angolo fra il blocco eccentrico regolabile ed il blocco eccentrico fisso è di 0 gradi quando la consegna e la forza emozionante attualmente è la forza emozionante stimata del motore F. di vibrazione.
Presti l'attenzione speciale quando regolano la forza emozionante, regoli il blocco eccentrico regolabile sull'albero di uscita ad entrambe l'estremità del motore di vibrazione alla stessa direzione nella stessa direzione.
Adeguamento dei punti emozionanti della forza:
1. rimuova il rivestimento protettivo.
2. allenti il blocco eccentrico esterno e stringa il bullone.
3. Entrambi i lati del blocco eccentrico dovrebbero essere girati nella stessa direzione in modo che la linea di allineamento sull'asse allini con il valore della forza di eccitazione sul blocco eccentrico al valore richiesto della forza di eccitazione e controllano se le due estremità hanno lo stesso angolo.



La forza ed il potere di vibrazione sono abbinati correttamente, la forza di vibrazione è grandi, il peso del corpo è leggeri, il volume è piccoli, il rumore meccanico è bassi.

Poiché il motore di vibrazione è un forte tipo vibrazione della resistenza invece di risonanza, ha un'ampiezza stabile.

La gamma di frequenza di vibrazione è vasta. La frequenza di vibrazione dell'eccitatore elettromagnetico è riparata, generalmente uguale al tasso di punto di potere e la frequenza di vibrazione del motore di vibrazione può essere regolato in una vasta gamma regolando la velocità di rotazione, la frequenza di vibrazione e l'ampiezza può essere selezionata arbitrariamente secondo gli itinerari accurati differenti.

Quando l'influenza della fluttuazione dell'alimentazione elettrica è piccola, l'eccitatore elettromagnetico causa un grande cambiamento nella forza di eccitazione dovuto il cambiamento di tensione, ma nel motore di vibrazione, questo cambiamento è molto piccolo.

la combinazione della Multi-macchina, può raggiungere la auto-sincronizzazione per completare i requisiti trattati differenti.

La direzione della forza emozionante può essere cambiata secondo il metodo dell'installazione del motore di vibrazione.

La forza e l'ampiezza di eccitazione possono essere hanno regolato steplessly soltanto regolando l'angolo del blocco eccentrico.

La manutenzione è semplice. Poiché la molla non è utilizzata come il tipo elettromagnetico, il lavoro di manutenzione quali adeguamento di spazio ed adeguamento del peso può eliminarsi e soltanto i cuscinetti devono essere riparati regolarmente.

Specifiche complete per soddisfare le esigenze di vari tipi di lavori del macchinario di vibrazione.

Tipo	Velocità (RPM)	MCF (n)	Potere (chilowatt)	AMP corrente	Peso (chilogrammo)		Dimensione (millimetri)
						FG		B	C	D	E	F	Фg	H	J	K	M.	N	Perno d'accoppiamento
XV 0.7-2	2870	700	0,15	0,38	12		130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0,25	0,58	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1,01	27		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1,76	45		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1,10	2,30	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1,50	3,59	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1,80	4,24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2,00	4,92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0,15	0,30	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0,15	0,32	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1,14	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1,50	52		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1,91	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1,10	2,60	78		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1,50	3,72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2,00	4,69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2,20	5,06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2,50	6,25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4,00	10,14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8,00	19,40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10,00	24,16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10,00	24,16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0,25	0,70	38		150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1,23	53		170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1,68	60		170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2,11	74		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1,10	3,03	82		200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1,50	3,77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2,20	5,47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3,00	7,20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3,70	9,28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13,31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7,50	17,93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8,50	19,76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9,50	21,70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12,00	27,37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
